干货|深水多波束测深系统的工作原理和应用范围

　　深水多波束测深系统是一种高分辨率海底地形测量技术，通过发射宽扇区声波并接收多路径回波，可快速获取高精度、全覆盖的海底地形数据。相较于传统单波束测深(仅能沿航迹线获取离散点水深)，多波束的核心优势在于“条带式”同步测量，尤其适用于大范围、复杂地形的深海探测。以下从工作原理和应用范围展开说明。


　　一、工作原理：从声波发射到地形反演​


　　多波束测深系统的核心是通过“阵列换能器+波束形成技术”，将单一发射脉冲转换为多个窄波束覆盖一定扇区，再通过回波时延与强度计算各波束脚印(Footprint)的水深及位置，最终拼接为连续海底地形。其工作流程可分为以下关键环节：


　　1. 硬件组成​


　　系统主要由换能器阵列、数据采集单元、运动传感器（姿态/定位）、处理软件四部分组成：

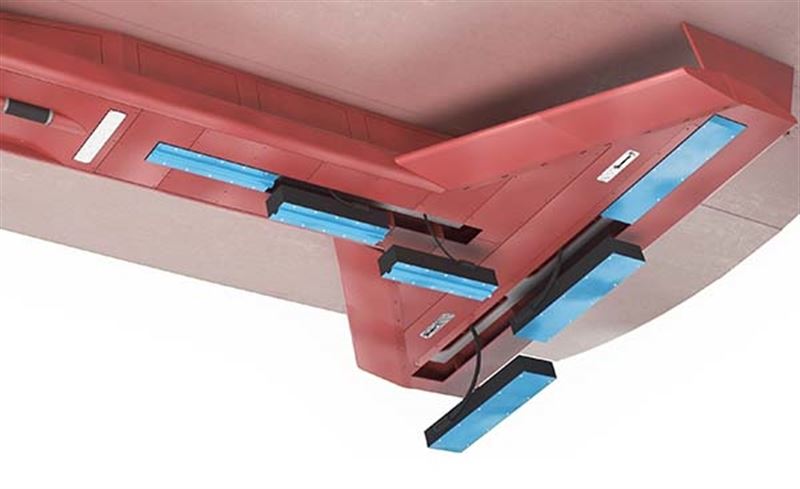

　　换能器阵列：通常安装于船底或拖体，集成发射与接收功能。发射阵负责向海底发射高频声波(频率随水深调整，深水常用12kHz~50kHz)；接收阵由数十至数百个阵元组成，用于接收海底反射的回波。


　　运动传感器：包括GNSS(全球导航卫星系统)提供绝对位置、惯性测量单元(IMU)监测船体姿态(横摇、纵摇、升沉)、声学多普勒流速剖面仪(ADCP)辅助测速，确保数据空间定位精度。


　　数据处理单元：实时采集声波信号、姿态、定位数据，并通过算法生成水深点云。


　　2. 核心工作流程​


　　声波发射与波束形成：换能器发射一个宽扇区(如120°~160°)的声波脉冲(“笔形波束”或“扇形波束”)。接收阵通过相控阵技术(控制各阵元的相位差)将宽扇区的回波分解为数十至数千个窄波束(角度分辨率可达0.1°~1°)，覆盖与发射扇区对称的接收扇区(如150°×150°)。


　　回波检测与水深计算：每个波束的回波时延(Δt)对应声波往返海底的时间，结合声速剖面(Sound Velocity Profile, SVP，需提前或同步测量海水温度、盐度、压力以修正声速)，计算该波束脚印的水深：


　　D=2c⋅Δt​+姿态/安装偏差修正


　　其中，c为声速，Δt为回波时延。


　　位置与姿态修正：由于船体航行中的横摇、纵摇、升沉及GNSS定位误差，需通过IMU数据对波束脚印的水平位置(X,Y)和垂直深度(Z)进行动态修正，确保地形拼接精度。


　　条带拼接与成图：连续航次的波束脚印按时间/位置排序，去除噪声点(如鱼群、气泡干扰)，最终生成高分辨率海底DEM(数字高程模型)或三维地形图。


　　二、深水场景的特殊性​


　　在深水(通常指>1000m，甚至10000m以上)环境中，多波束面临声波衰减强、传播时间长、环境噪声复杂等挑战，因此系统设计需针对性优化：


　　低频发射：深水选用更低频率(如12kHz~30kHz)的声波，降低衰减(声能与频率平方成反比)，确保回波可被有效接收。


　　大功率发射：增加发射功率(数千瓦至数十千瓦)，补偿长距离传播的声能损失。


　　高精度声速修正：深海声速受温度、盐度垂向分层影响显著(如温跃层、盐跃层)，需通过SVP仪或CTD(温盐深仪)实时测量，避免声线弯曲导致的测深误差(深水误差可能达数米)。


　　拖体或AUV搭载：为避免船体平台在深海作业的不便(如动力、稳定性)，多波束常集成于自主水下机器人(AUV)、遥控无人潜水器(ROV)或专用拖体中，实现灵活探测。


　　三、应用范围：从海洋科学到工程实践​


　　多波束测深系统是深海探测的“眼睛”，广泛应用于海洋资源开发、科学研究、国防安全等领域：


　　1. 海洋地质与地球科学研究​


　　海底地形测绘：绘制海山、海沟、洋中脊、热液区等微地形，揭示板块运动(如俯冲带增生楔)、火山活动(如洋底火山链)等地质过程。例如，利用多波束发现马里亚纳海沟的超深海阶地，或为IODP(国际大洋发现计划)钻探选址提供地形依据。


　　沉积环境分析：通过海底微地貌(如沙波、冲刷槽、泥火山)识别沉积类型(浊流、等深流)及古气候记录，辅助重建古海洋环境。


　　2. 海洋资源勘探与开发​


　　油气资源调查：探测大陆架边缘、盆地凹陷等构造(如断层、褶皱)，圈定油气储层的盖层与储集空间；监测钻井平台的井位地形，保障作业安全。


　　矿产资源评估：识别多金属结核、富钴结壳、热液硫化物矿床的分布区域(如太平洋克拉里昂-克利珀顿区)，评估资源储量。


　　可再生能源开发：规划海上风电场桩基选址(需避开海沟、陡崖)，监测海底电缆/管道的路由地形，减少冲刷风险。


　　3. 海洋工程与环境监测​


　　航道与港口建设：测绘港口水域、航道(如深水航道)的碍航礁石、浅滩，保障大型船舶通航安全；监测疏浚工程后的地形变化。


　　海底管线/光缆维护：排查管线裸露、悬空或掩埋状态(通过多波束识别地形突变)，预防断裂事故。


　　灾害预警：监测海底滑坡(如大陆坡失稳)、海啸源区地形(如海啸脊)，评估其对沿岸的潜在威胁。


　　4. 国防与安全领域​


　　水下目标探测：辅助搜索失事潜艇、沉船或水雷，通过地形匹配提高定位精度。


　　军事地形保障：为潜艇隐蔽航行、登陆场选址提供高精度海底地形数据。


　　总结​


　　深水多波束测深系统通过“宽扇区发射-多波束接收-多源数据融合”的技术路线，实现了深海地形的高效、高精度测绘，是现代海洋探测的工具。随着AUV/ROV平台的小型化、AI算法的引入(如自动噪声抑制、地形特征提取)，其在深海科学研究与工程应用中的价值将进一步凸显。
